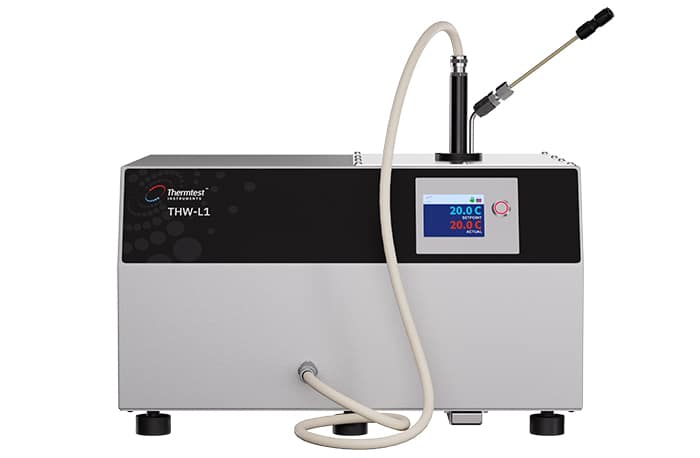

THW-L1 瞬态热线法导热仪

THW-L1广泛用于液体、膏体和粉末热导率、热扩散率和比热的精确测量。

符合ASTM D7896-19标准

适用于：液体、膏体、和粉末

THW-L1符合ASTM D7896-19标准，广泛用于液体和膏体热导率、热扩散率和比热的精确测量。随着Thermtest专有温度平台（TP）的加入，这种多功能性得到了极大的扩展，该平台受到了学术和商业用户的一致好评。瞬态热线（THW）用于液体测试已有超过30年的历史，这使其成为测量液体热导率最公开的可用方法之一。

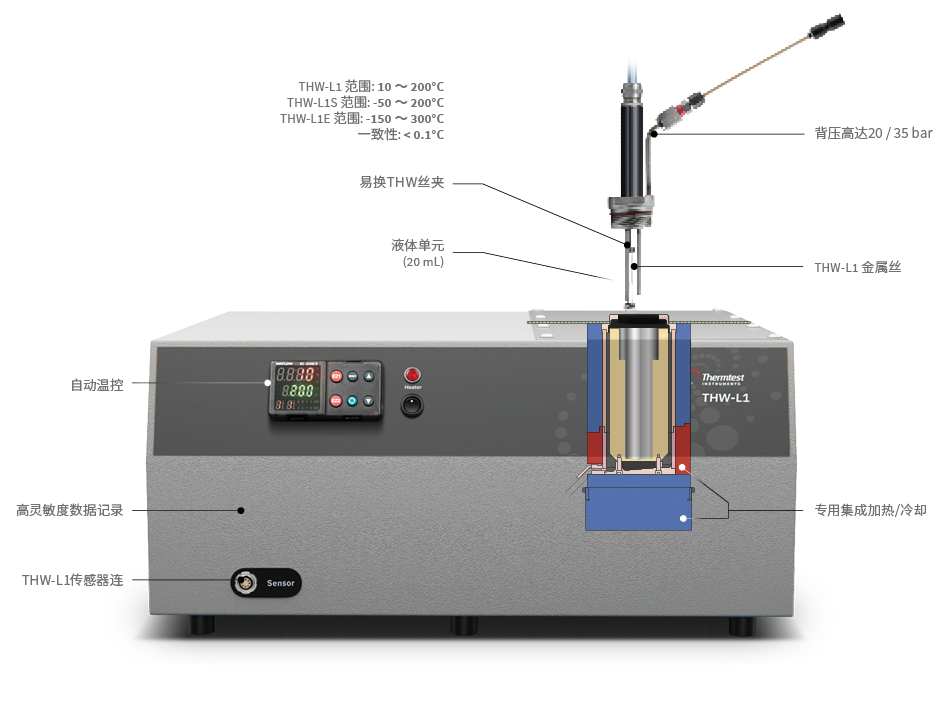

THW-L1特性

符合ASTM D7896-19国际标准
自动化、功能强大、测量精确
实现最小对流影响
单元压力高达35 bar
集成温控
易于更换的独特丝夹

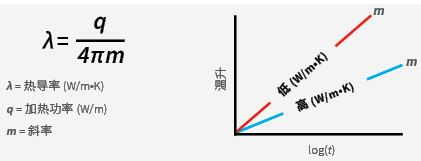

瞬态热丝（THW-L1）液体热导仪采用一种先进的测量系统，主要根据ASTM D7896-19标准对液体和膏体的热导率、热扩散率和比热进行初步测量。THW-L1的设计考虑到了速度和操作的简便性。单次测量仅需1秒钟时间、少量液体、膏体和粉末，就可以精准测量热导率、热扩散率和比热。THW-L1采用非平稳测量法，测试时间短、速度快，因此可以限制对流对粘性高样品的影响。THW传感器由一根40 mm长的金属细加热丝组成，并完全插入待测样品中。用恒流源（q）对传感器金属丝进行加热，通过监测金属丝电阻的变化来记录温升。热导率（λ）的通过温升与时间对数曲线图的斜率进行计算（m），斜率越低，液体样品热导率越高；斜率越高，液体样品热导率越低。

THW-L1技术规格

型号	THW-L1	THW-L1S	THW-L1E
样品类型	液体和 PCMs	液体和 PCMs	液体和 PCMs
导热系数 (W/m•K)	0.01 ~ 2	0.01 ~ 2	0.01 ~ 2
其他测量属性	热扩散系数和比热容	热扩散系数和比热容	热扩散系数和比热容
粘度范围 (cP)	0.001 ~ 10,000,000	0.001 ~ 10,000,000	0.001 ~ 10,000,000
最小样品量 (mL)	20	20	20
测试时间(秒)	1	1	1
精度 (导热系数)*	2%	2%	2%
重复性 (导热系数)*	1%	1%	1%
温度范围 (°C)	10 ~ 200°C	-40 ~ 200°C	-160 \| -40 \| 0 ~ 300°C
压力范围 (bar)	Up to 20	Up to 20	Up to 35
外部冷却装置	不需要	需要	需要
遵循标准	ASTM D7896-19	ASTM D7896-19	ASTM D7896-19

^{*所有性能数据均基于所用THW-L1型号经ASTM Type II纯水（IAPWS）验证}

THW-L1可选件

膏体和PCM元件

易于加载特殊相变材料（PCM）。独特的弹簧设计可适应样品的膨胀和收缩，同时确保样品在测量过程中始终与THW金属丝保持接触。

观察元件

THW-L1样品观察元件适用于液体、粉末和膏体的测试。该单元有方便的玻璃端口用于观察样品所处的状态。典型应用场景包括相分离、沸腾或颗粒沉降等。

环境密度粉末元件

THW-L1环境密度粉末单元适用于在环境压力下对粉末样品进行基本测试

可变密度粉末单元

THW- L1测试单元具有螺旋式压缩系统，可用来改变粉末样品的密度，也可用于确保粉末与THW金属丝保持接触。

垂直元件座

方便便捷的THW元件座，可以安装到您的THW-L1上对样品进行垂直装载。适用于膏体/PCM和所有粉末元件。

冷却系统选项

样品测量

样品

将液体倒入样品元件，所需体积为20毫升。THW-L1具有限制对流的能力，可用较短的测试时间对大范围的、粘度变化很大的样品进行精确测量。在此之后，可在其样品单元上施加高达35 bar的背压，用于在超过液体沸点的条件下进行测量。

大致时间：1分钟。

插入传感器

为了进行温度测试，将液体单元插入到集成的温度平台中。

大致时间：1分钟。

运行实验

THW-L1软件从-150℃到300℃自动控制温度的等温步骤。

大致时间：< 1分钟。

输出结果

智能的THW-L1 Windows软件可验证测试结果，并在需要时提出修改建议。结果报告可以生成、保存并导出到Excel。为了方便起见，结果也可通过电子邮件发送。

大致时间：1分钟。

瞬态热线(THW)型号比较表选型

仪器型号	MP-1 & THW	THW-L1	MP-2 & THW
材料类型	液体和 PCMs	液体和 PCMs	液体
测试属性	整体	整体	整体
兼容其他方法	TPS方法测试固体	N/A	TPS和TLS方法测试固体
导热系数	0.01 ~ 2 W/m•K	0.01 ~ 2 W/m•K	0.01 ~ 1 W/m•K
最小样品量	20 mL	20 mL	15 mL
其他测量属性	热扩散系数和比热容	热扩散系数和比热容	N/A
温度范围	10 ~ 200 °C -40 ~ 200 °C -160 \| -40 \| 0 ~ 300 °C	10 ~ 200 °C \| -40~ 200 °C -160/-40/0 ~ 300 °C	0 ~ 80 °C
压力范围	Up to 35 bar*	Up to 35 bar*	常压
测试时间	1 s	1 s	1 s
数据采集	400 点/秒	100 点/秒	60 点/秒
导热系数测量精度	2 %	2 %	5 %
导热系数测量重复性	1 %	1 %	2 %
遵循标准	ASTM D7896-19	ASTM D7896-19	ASTM D7896-19
外部制冷装置	No \| Yes*	No \| Yes*	Yes

*根据所使用的型号。
